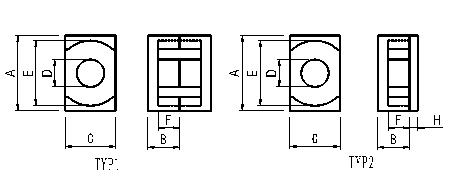

EQ/EQI型功率磁芯尺寸規格
| 磁芯型號Type |
圖Type |
Dimensions(mm) 尺 寸 |
| A |
B |
C |
D |
E min |
F |
H |
| EQ30/16 |
TYP1 |
30.00±0.50 |
8.10±0.30 |
20.00±0.40 |
11.00±0.30 |
25.6 |
5.60±0.30 |
|
| EQ30/19 |
TYP1 |
30.00±0.50 |
9.50±0.30 |
20.20±0.40 |
11.00±0.30 |
25.6 |
7.00±0.30 |
|
| EQ33/24 |
TYP1 |
33.00±0.60 |
12.20±0.30 |
20.00±0.40 |
13.80±0.30 |
25.8 |
9.20±0.30 |
|
| EQI30/11 |
TYP2 |
30.00±0.50 |
8.20±0.30 |
20.00±0.40 |
11.00±0.30 |
25.6 |
5.70±0.30 |
2.60±0.20 |
| EQI33/15 |
TYP2 |
33.60±0.50 |
12.20±0.30 |
20.20±0.40 |
13.30±0.30 |
26.6 |
9.20±0.30 |
2.60±0.20 |
EQ/EQI型功率磁芯電氣特性及有效參數
磁芯型號
Type |
材質
Material |
AL(nH/N2)
±25% |
有 效 參 數 Effective parameters |
C1
(mm-1) |
Le
(mm) |
Ae
(mm2) |
Ve
(mm3) |
重量
(g/PRS) |
功耗
(W/PRS,max) |
約設計功率（W) 1KHz/0.25v |
|
| EQ30/16 |
TP4 |
4000 |
0.39 |
42.9 |
109.7 |
4706 |
27.0 |
3.20 |
80 |
| EQ30/19 |
TP4 |
4000 |
0.43 |
48.2 |
111.0 |
5350 |
30.0 |
3.50 |
90 |
| EQ33/24 |
TP4 |
4000 |
0.39 |
49.27 |
125.0 |
6158 |
36.0 |
4.30 |
110 |
| EQI30/11 |
TP4 |
4000 |
0.30 |
32.9 |
111.0 |
3651 |
20.0 |
2.50 |
60 |
| EQI33/15 |
TP4 |
5000 |
0.29 |
36 |
125.0 |
4500 |
25.0 |
2.90 |
75 |
注：AL值測試條件為1KHz,0.25v,100Ts,25±3℃
Pc值測試條件為100KHz,200mT,100℃
|
